BIM-Deutschland / BIM-Portal Richtlinien importieren

Das BIM-Portal des Bundes stellt mit dem Modul Merkmale Klassifikationssysteme in vereinheitlichter Form bereit. Das Portal ist hier erreichbar.

Exporte des Portals können im Guideline.Editor eingelesen werden, um sie zur weiteren Nutzung vorzubereiten.

Export einer Richtlinie im BIM-Portal​

die Beschreibung folgt ...

Import im Guideline.Editor​

Der Import steht im Menü File bereit.

import

Nachdem sie den Menüeintrag geklickt haben, wird ein Dateiauswahldialog angezeigt, um die Exportdatei aus dem Portal zu wählen.

file

Im folgenden Dialog kann der gewünschte Klassifikationsparameter für die Verwendung in Revit eingegeben werden. Im Beispiel "Model" classparam

caution

Die Guideline-Datei muss manuell über den Menüpunkt "File -> Save" gespeichert werden!

Erzeugte Guideline​

Hier ein Beispiel einer importierten Export XML des BIM-Portals

Classifications​

class

Domain​

domain

Properties​

prop

PropertySets​

Das Modul Merkmale legt zur Zeit keine PropertySets an. Während des Imports wird ein Generischer Eigenschaftssatz erzeugt. pset

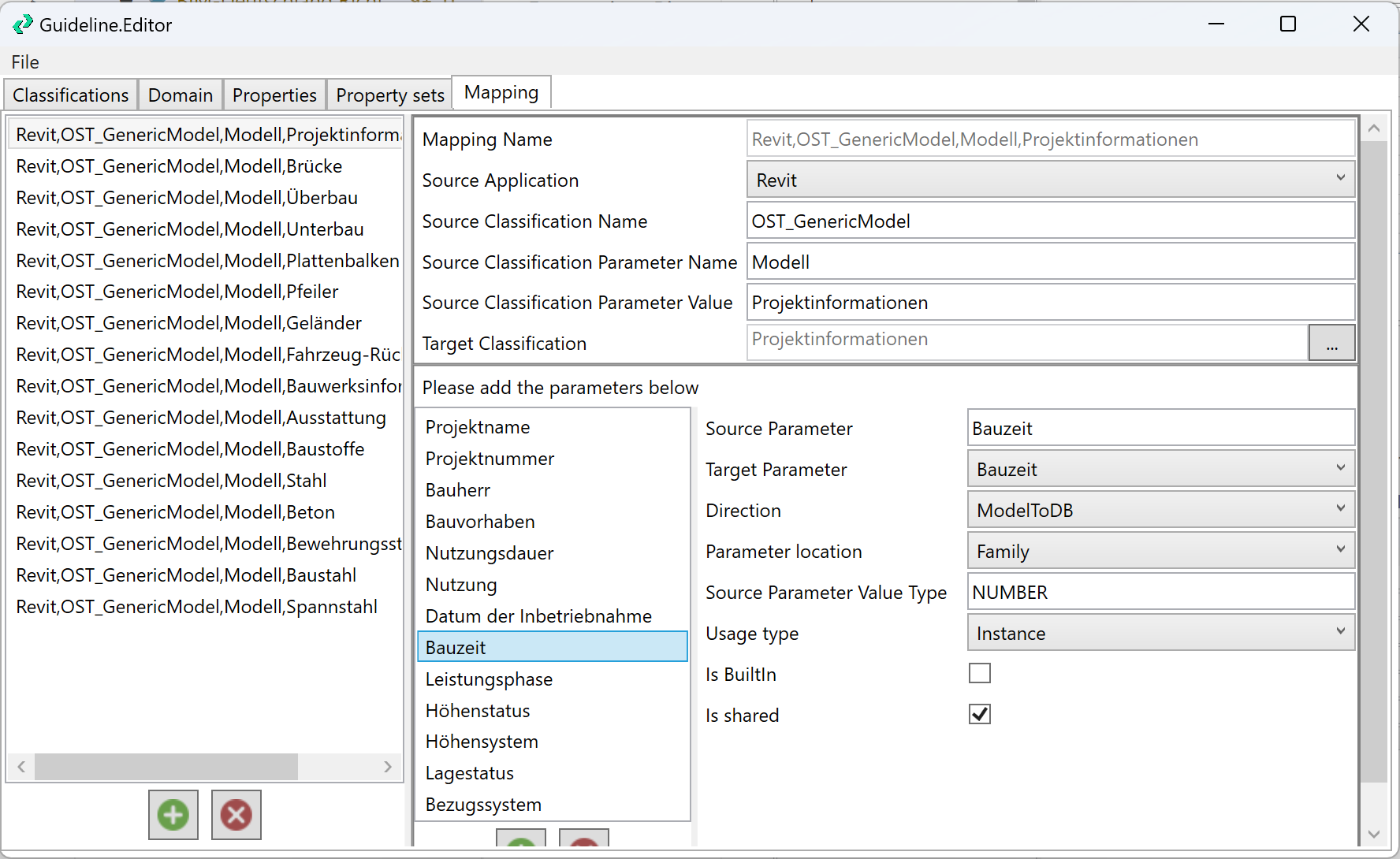

Mappings​

Aufgrund des generischen Ansatzes des BIM-Portals sind keine BIM-Software spezifischen Mappings im Export aus dem Modul Merkmale enthalten. Aus diesem Grund legt der Guideline.Editor während des Imports Mappings für Generische Familien an. Der Nutzer kann diese Mappings auf die eigenen Bedürfnisse anpassen. Zusätzlich wird eine detaillierte Klassifikation erzeugt, um die generischen Klassen unterscheiden zu können. Aus diesem Grund sind die Source Classification Parameter Name und Value mit Vorschlagwerten gefüllt, die auf der importierten Richtlinie basieren. mapp

Erzeugte Shared Parameter Datei​

Da mit dem Export aus dem BIM-Portal keine Shared-Parameter Datei für die Verwendung in Revit mitgeliefert wird, erzeugt der Guideline.Editor diese Datei während des Import-Prozesses. Sie erhält den selben Namen wir die ausgewählte Export XML aus dem BIM-Portal. Wenn Sie einen eigenen Dateinamen erzeugen möchten, müssen Sie den Export aus dem BIM-Portal zuvor umbenennen. Die Datei liegt im selben Verzeichnis wie die Export XML. shared
